Dévoilement des laboratoires haute tension: du petit au UHV

Evolution de Laboratoire haute tension La technologie a continuellement propulsé des avancées révolutionnaires dans notre monde technologique. Cet article vise à explorer les différents types de laboratoires à haute tension et leurs applications cruciales dans le domaine de la tôle déployée. En nous plongeant dans ces technologies, nous comprenons mieux leur rôle central dans l'innovation et le développement.

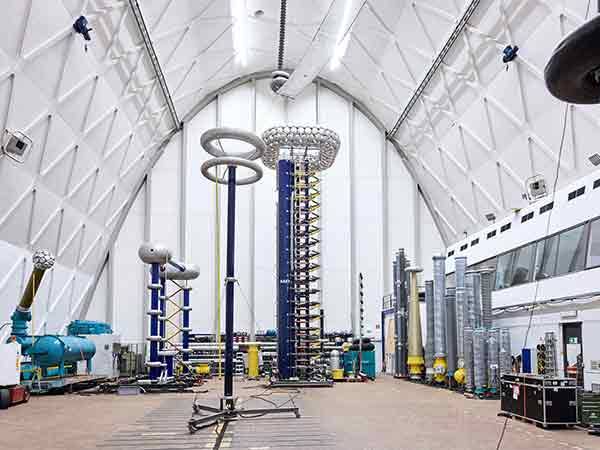

Laboratoire haute tension

Petits laboratoires

Un petit laboratoire, dans le cadre d'essais à haute tension, accueille généralement le courant continu. Ou un équipement de test de fréquence de puissance d'une puissance nominale inférieure à 10 kW / 10 kVA et un équipement d'impulsion d'une puissance nominale inférieure ou égale à environ 10 KJ. Les estimations de tension s'étendent d'approximativement 300 kilovolts pour C.A. (unité simple) à 500-600 kilovolts C.A. pour des unités de cascade, ±200 à 400 kilovolts C.C, et moins de tension d'impulsion de 400 kilovolts. Ces laboratoires, avec des dimensions de 15 m × 10 m × 8 m ou une salle de hauteur 5 m à 6 m, sont idéales pour les écoles d'ingénierie et les universités à la recherche de capacités de test haute tension dans des ressources limitées pour la recherche, la formation ou les tests.

Un laboratoire industriel Laboratoire de taille moyenne –

Un laboratoire de taille moyenne, servant d'installation industrielle, effectue principalement des tests de routine, en alignement avec les objectifs de production prévus. Il comporte typiquement une installation d'essai de fréquence de puissance (200 à 600 kilovolts) pour l'équipement comme des câbles et des transformateurs, avec une estimation plus élevée de KVA (100 à 1000 kVA). Le générateur de tension d'impulsion est évalué à 20 à 100 kJ ou plus. Équipement supplémentaire, tel que les générateurs de courant d'impulsion pour l'essai d'intercepteur de montée subite et le dc. Des installations pour les essais de câbles et de condensateurs peuvent être présentes. Notamment, les laboratoires industriels accordent la priorité aux tests de routine plutôt que la recherche, ce qui offre une flexibilité limitée pour les nouveaux équipements. Une planification minutieuse de ces laboratoires devrait inclure:

• Transport terrestre
• Équipement de manutention comme les grues etc.,
• Rationalisation des procédures d'essai en rendant les instruments facilement accessibles
• Fournissant la pièce pour la possibilité d'augmenter l'estimation maximum de tension etc.

Laboratoires de grande taille

Les grands laboratoires sont conçus pour des tests et des recherches approfondis, englobant une gamme complète de classifications de laboratoires à haute tension et d'équipements de test à courant élevé. Ces laboratoires comportent une quantité substantielle d'équipement d'essai avec des estimations sensiblement élevées. L'infrastructure comprend des ateliers, des grues, des échelles, des plates-formes à coussin d'air et de vastes installations de contrôle et d'alimentation électrique, pouvant atteindre plusieurs kVA ou MVA. Les installations disponibles comprennent:

• Un ou plusieurs halls d'essais haute tension.
• Corona et chambres de test de pollution pour l'évaluation de l'impact environnemental.
• Zone d'essai extérieure conçue pour les essais sur des équipements de grande taille, des lignes de transmission et des tours.
• Salles d'essai atmosphériques contrôlées/chambres pour l'essai de précision.
• Des installations informatiques complètes, des salles de conférence et une bibliothèque dotée de nombreuses ressources.
• Provision pour tests de nuit et hébergement.

Le personnel associé à ces laboratoires comprend un directeur ou un gestionnaire, plusieurs chefs de groupe et des chefs de section supervisant la recherche, les essais, les mesures, l'électronique, les installations informatiques, etc. Le personnel de soutien comprend des ingénieurs d'essai, des techniciens, des bibliothécaires, du personnel de bureau, ainsi que des travailleurs qualifiés et semi-qualifiés. Cette configuration intégrée garantit un environnement robuste pour les tests avancés et les activités de recherche de pointe.

Laboratoires UHV

Les laboratoires à très haute tension (UHV) sont spécialement conçus pour effectuer des tests cruciaux pour la conception fondamentale de lignes de transport expérimentales avec des tensions nominales de 765 kV et plus. Ces laboratoires jouent également un rôle essentiel dans la réalisation d'essais extérieurs à grande échelle des conducteurs et des structures d'isolation. Un laboratoire UHV bien équipé devrait inclure les composants suivants:

• Une ligne expérimentale extérieure dédiée à la réalisation d'études corona et vibratoires.
• Une cage extérieure de test corona pour simuler des conditions réelles.
• Une baie de montage pour des évaluations pratiques de l'assemblage et de la fonctionnalité de l'équipement.
• Une chambre de test de la pollution pour évaluer l'impact des facteurs environnementaux sur les composants.
• Laboratoires intérieurs conçus pour mener des recherches fondamentales essentielles.
